2017-03-13 16:26:31 新聞來源：天機傳動

電磁離合器這種利用電磁力作用來傳遞或中止機械傳動中的扭矩的自動化執行元件，根據結構可分為摩擦式、渦流式以及牙嵌式電磁離合器等等。而對于初次接觸此類產品的人，對電磁離合器工作原理的充分認知就顯得非常重要，下面且聽天機傳動小編為你娓娓道來。

電磁離合器主要由激磁線圈、摩擦片、鐵芯、銜鐵及聯接件等組成，一般采用直流24V作為供電電源。其工作原理如下：

1、主動摩擦片2安裝在主動軸1的花鍵軸端，可以沿軸向自由移動且隨主動軸一起轉動。從動摩擦片3與主動摩擦片交替裝疊，且由于其外緣凸起部分卡在與從動齒輪4固定在一起的套筒5內，因而從動摩擦片可以隨同從動齒輪在主動軸轉動時它可以不轉。

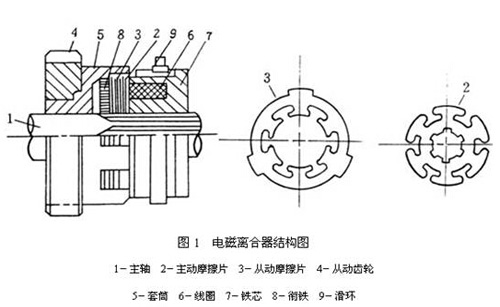

電磁離合器工作原理結構圖

2、在線圈6通電后，將摩擦片吸向鐵芯7，銜鐵8也被吸住，緊緊壓住各摩擦片。從動齒輪會隨主動軸轉動就是依靠了主、從動摩擦片之間的摩擦力作用。

3、在線圈斷電后，裝在內外摩擦片之間的圈狀彈簧會使銜鐵和摩擦片復原，離合器便失去了傳遞力矩的作用。線圈一端通過電刷和滑環9輸入直流電，另一端可接地。

以上就是關于電磁離合器工作原理的所有內容，包括但不僅限于。如有更多疑問或相關需求都可點擊右側咨詢窗口或撥打我司全國免費咨詢熱線：13316607853
